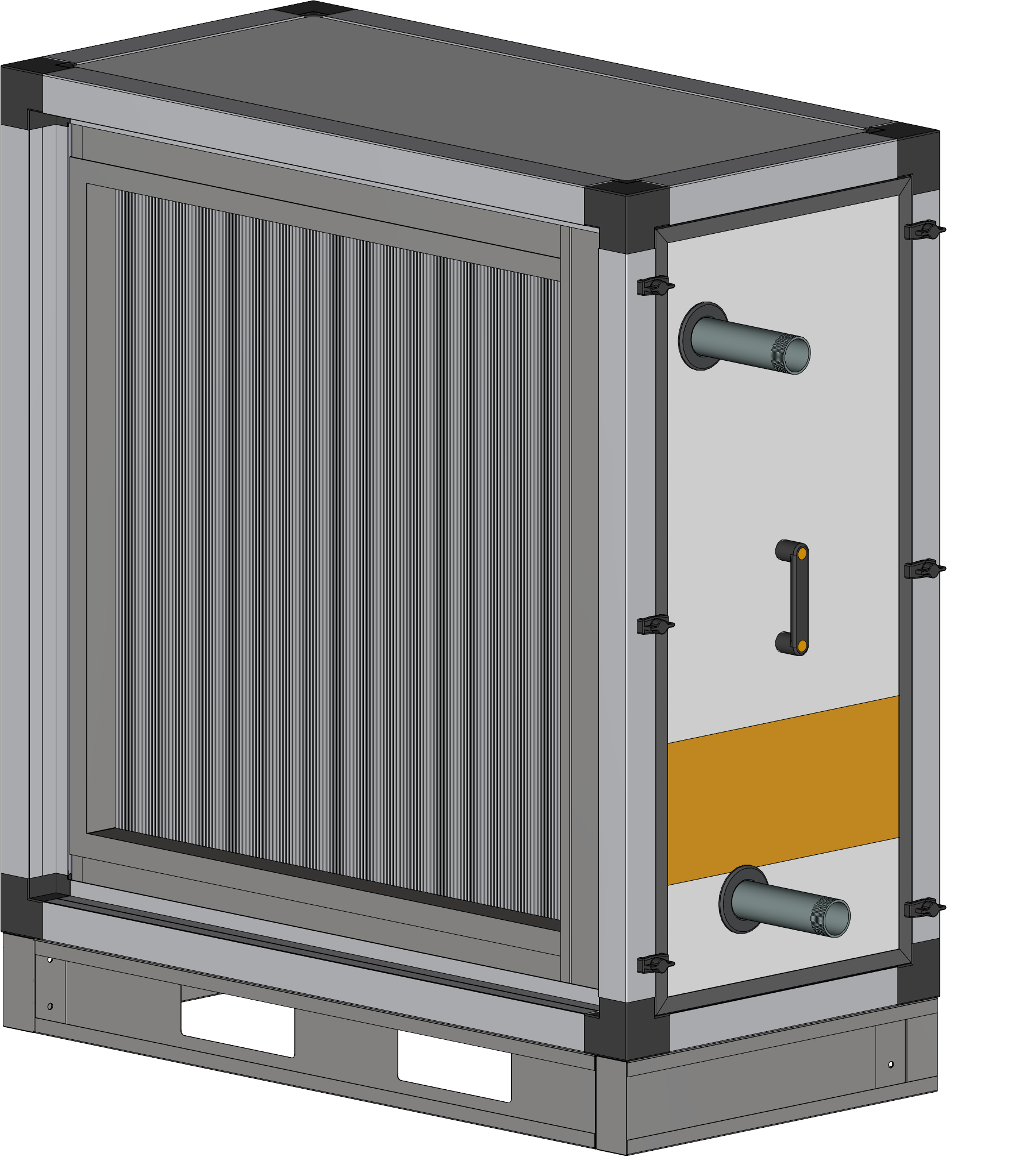

Водяной нагреватель
- • Теплообменники изготовлены на базе
алюминиевых пластин, и проходящих через
них в шахматном порядке медных трубок
диаметром 9,52 мм.
- • Каждый теплообменник проверяется на герметичность сухим воздухом под давлением
34 бар.
- • В качестве теплоносителя можно использовать воду с температурой до 170 °С или раствор этиленгликоля с содержанием этиленгликоля до 50%.
- • Максимальное давление 1,5 Мпа.
- • Диаметры подводящих и отводящих патрубков G1" — для малых и G1 ¼"; G1 ½"; G2 ½";
G2" — для больших.

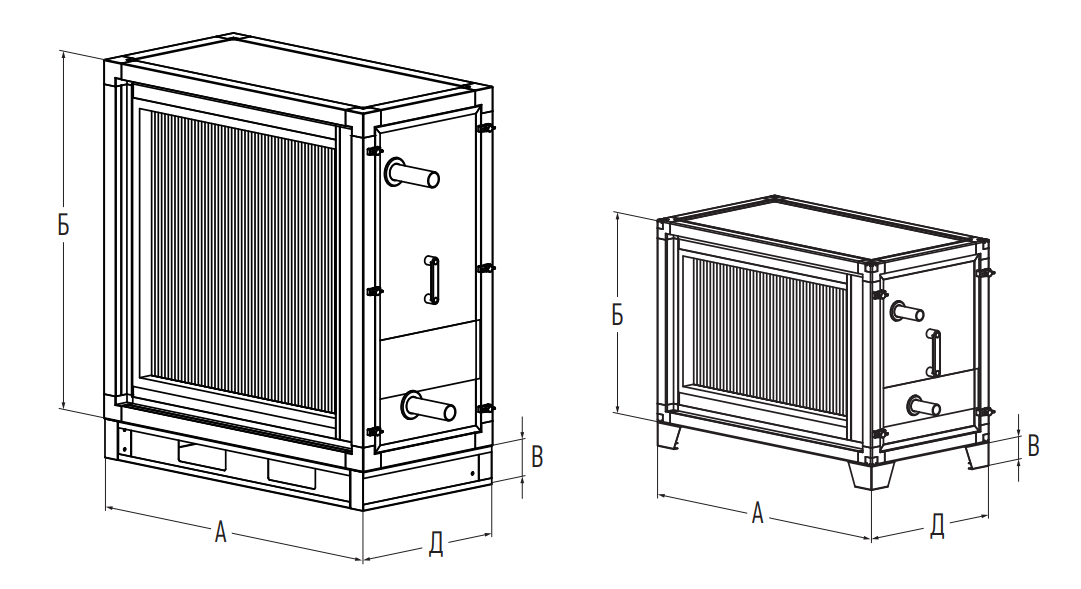

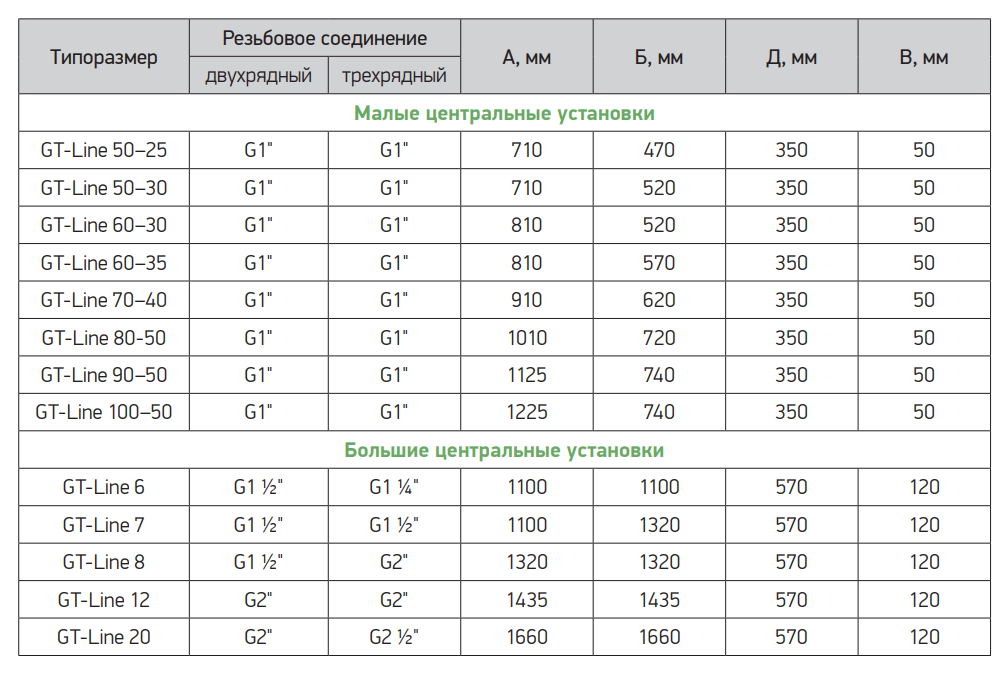

Габаритные размеры

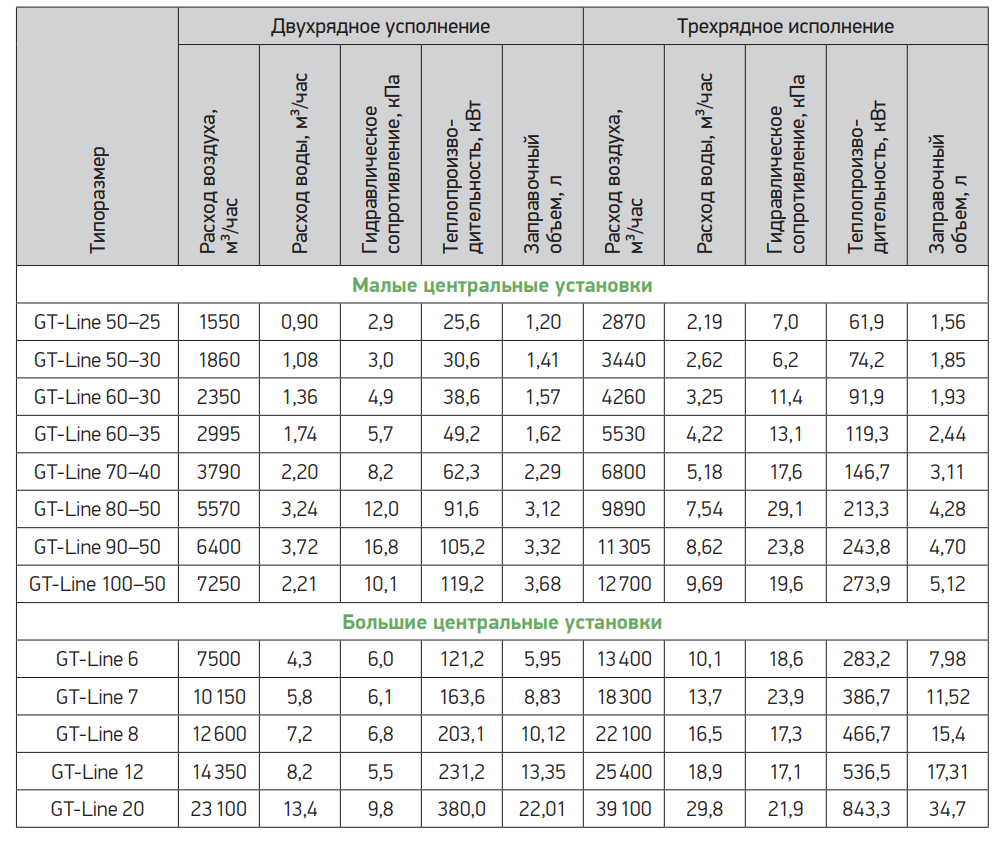

Технические характеристики
Для малых центральных установок: температура наружного воздуха для двухрядного: Тн = –30 °С,
для трехрядного: Тн = –45 °С. Температура воздуха на выходе из нагревателя: Твых = +18 °С. Температурный перепад воды: 95/70 °С.

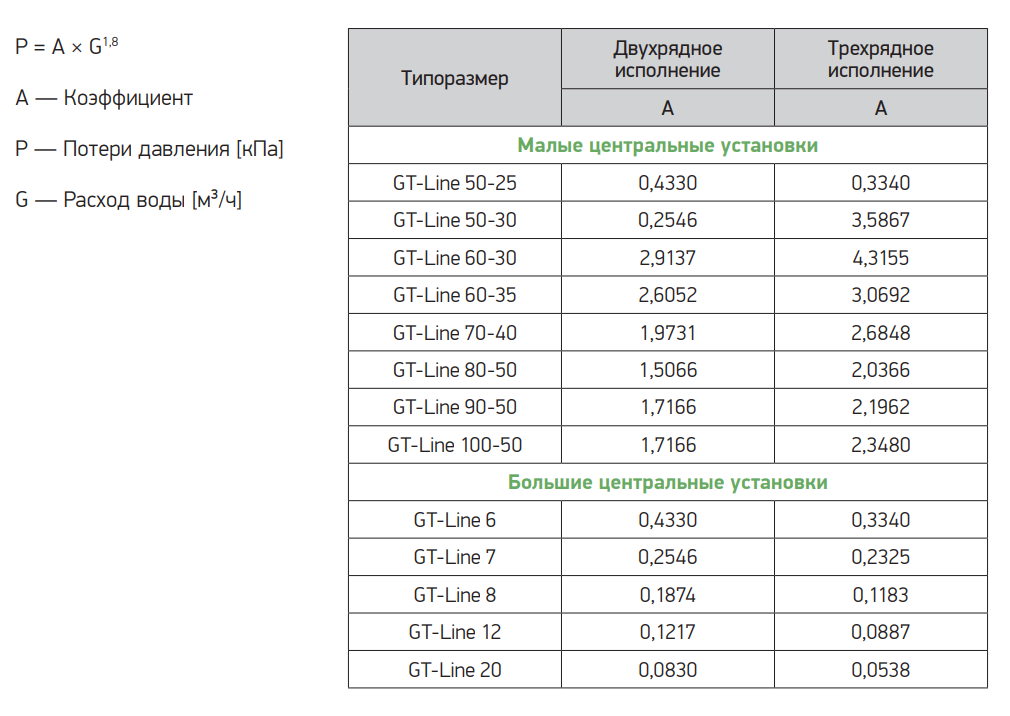

Расчет потерь давления по воде

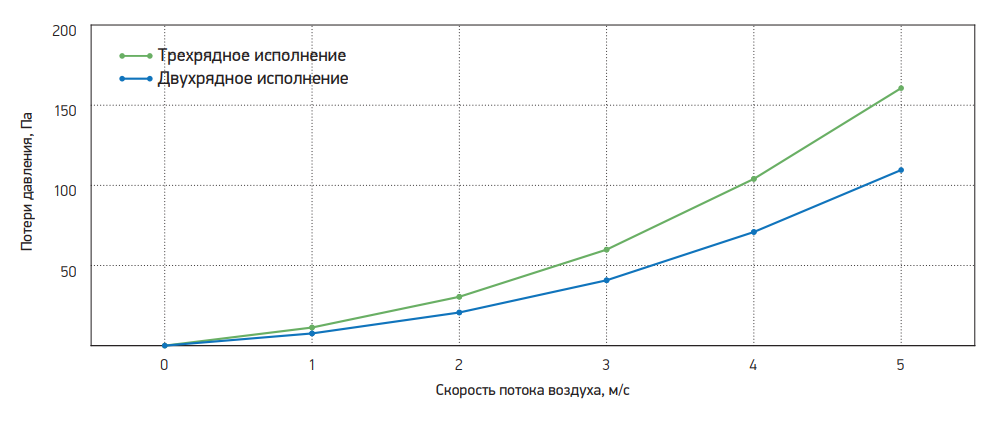

Потери давления по воздуху для малых центральных установок

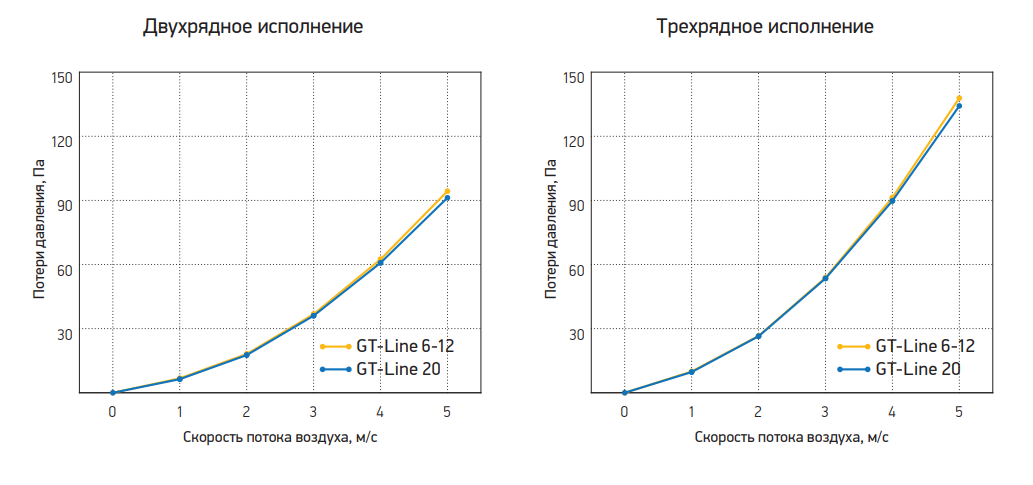

Потери давления по воздуху для больших центральных установок
