Прямоугольное канальное оборудование

Вентиляторы VKP

Прямоугольные канальные вентиляторы предназначены для перемещения воздуха и других невзрывоопасных газовых смесей в системах вентиляции и кондиционирования воздуха жилых, общественных и промышленных зданий.

  • • Вентиляторы VKP представлены широким рядом типоразмеров.
  • • Корпус вентилятора изготовлен из оцинкованной стали, в виде воздуховода прямоугольного сечения, внутри которого установлен одно- или трехфазный двигатель с внешним ротором, высоким омическим сопротивлением и загнутыми вперед лопатками.
  • • Надежная защита от перегрева электродвигателя за счет встроенных термоконтактов, оснащенных выводами для подключения внешнего устройства защиты
  • • Статически и динамически сбалансированные рабочие колеса
  • • Производительность вентиляторов VKP регулируется изменением числа оборотов электродвигателя
  • • Возможность получения любых характеристик при помощи частотного преобразователя
  • • Вентиляторы устанавливаются в любом положении непосредственно в сеть воздуховодов.
  • • Рабочий диапазон температур перемещаемого воздуха от -30 до +40 °C.
  • • Высокая эксплуатационная надежность
  • • Минимальное электропотребление
  • • Степень защиты IP54.

Для плавного изменения производительности вентиляторов VK рекомендуется применять электронные регуляторы оборотов RTY.

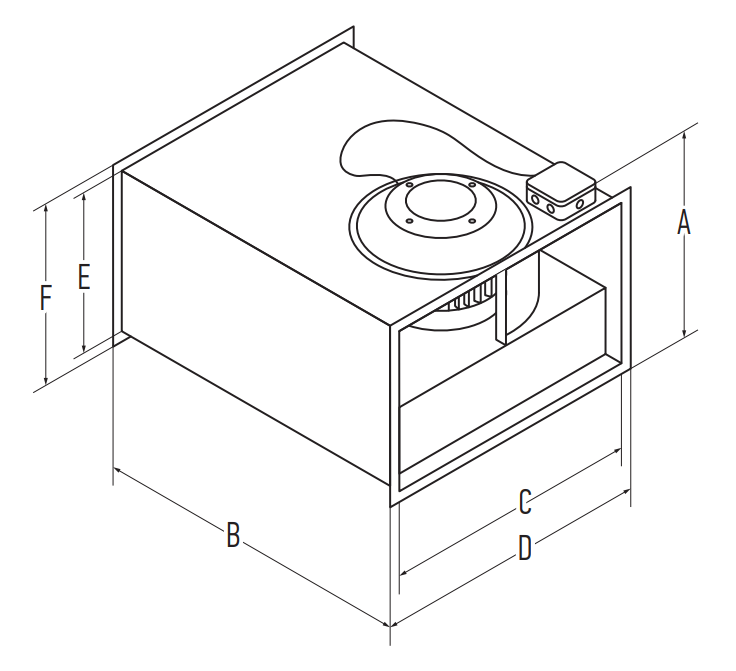

Габаритные размеры
Модель A, мм B, мм C, мм D, мм E, мм F, мм Масса, кг
VKP 40-20-4E (220В) 260 500 400 440 200 240 9,9
VKP 40-20-4D (380В) 260 500 400 440 200 240 9,9
VKP 50-25-4E (220В) 310 550 500 540 250 290 12,9
VKP 50-25-4D (380В) 310 550 500 540 250 290 12,9
VKP 50-25-6D (380В) 310 550 500 540 250 290 12,9
VKP 50-30-4E (220В) 360 570 500 540 300 340 17,2
VKP 50-30-4D (380В) 360 570 500 540 300 340 17,2
VKP 50-30-6D (380В) 360 570 500 540 300 340 17,2
VKP 60-30-4E (220В) 360 640 600 640 300 340 25,9
VKP 60-30-4D (380В) 360 640 600 640 300 340 25,9
VKP 60-30-6D (380В) 360 640 600 640 300 340 25,9
VKP 60-35-4D (380В) 410 680 600 640 350 390 35,1
VKP 60-35-6D (380В) 410 680 600 640 350 390 31,1
VKP 70-40-4D (380В) 460 750 700 740 400 440 40,1
VKP 70-40-6D (380В) 460 750 700 740 400 440 36,1
VKP 80-50-4D (380В) 560 850 800 860 500 560 63,4
VKP 80-50-6D (380В) 560 850 800 860 500 560 59,7
VKP 80-50-8D (380В) 560 850 800 860 500 560 49,5
VKP 90-50-6D (380В) 560 940 900 960 500 560 60,2
VKP 90-50-8D (380В) 560 940 900 960 500 560 60,2
Технические характеристики
Модель Q, м3/ч Pп, Па N, кВт n, об/мин I, А C, мкф Шум, дБ
VKP 40-20-4E (220В) 1198 179 0,33 1280 1,52 6 59
VKP 40-20-4D (380В) 1200 181 0,33 1270 1,09/0,63 — 58
VKP 50-25-4E (220В) 1700 270 0,51 1300 2,3 8 59
VKP 50-25-4D (380В) 1600 272 0,49 1280 1,42/0,82 — 62
VKP 50-25-6D (380В) 1400 136 0,3 900 1,41/0,81 — 62
VKP 50-30-4E (220В) 2500 304 0,87 1340 3,9 16 63
VKP 50-30-4D (380В) 2250 324 0,87 1380 3,1/1,8 — 64
VKP 50-30-6D (380В) 1820 176 0,32 910 1,4/0,81 — 64
VKP 60-30-4E (220В) 2700 414 1,25 1350 6 25 64
VKP 60-30-4D (380В) 3350 421 1,7 1360 5,6/3,2 — 68
VKP 60-30-6D (380В) 2500 183 0,45 880 1,47/0,85 — 68
VKP 60-35-4D (380В) 4200 557 2,2 1360 7,0/4,0 — 68
VKP 60-35-6D (380В) 3300 253 0,9 850 2,96/1,7 — 68
VKP 70-40-4D (380В) 5500 855 3,5 1370 10,3/5,9 — 75
VKP 70-40-6D (380В) 4050 402 1,15 870 4,0/2,3 — 75
VKP 80-50-4D (380В) 6600 1023 4,4 1350 13,9/8,0 — 75
VKP 80-50-6D (380В) 7250 504 2,8 870 8,4/4,9 — 75
VKP 80-50-8D (380В) 5200 303 1,7 680 6,4/3,7 — 75
VKP 90-50-6D (380В) 7500 654 3,5 900 10,6/6,1 — 75
VKP 90-50-8D (380В) 7250 384 2,0 680 7,1/4,1 — 75

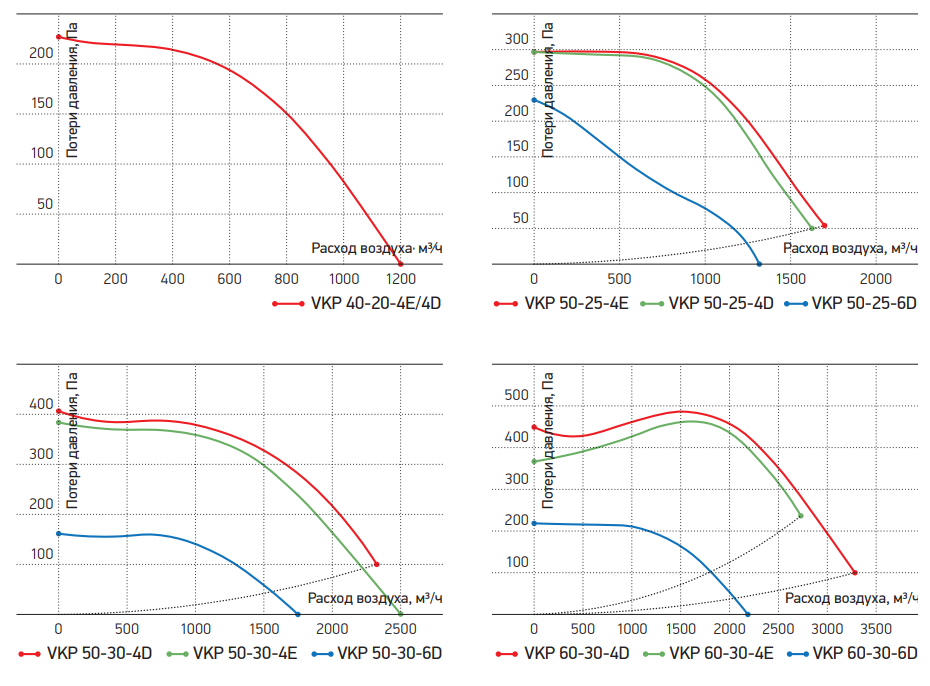

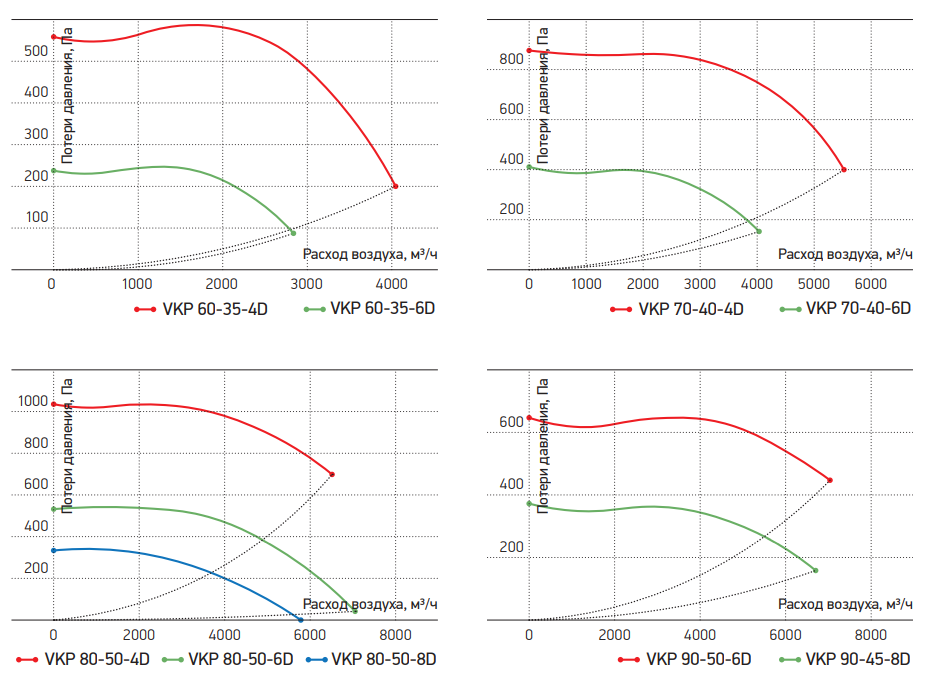

Аэродинамические характеристики
