Блоки управления SU

Оборудование для систем автоматики вентиляции и кондиционирования воздуха — это совокупность устройств и алгоритмов, призванных обеспечить поддержание заданных климатических условий и управление ими, в соответствии с принятыми нормами.

От качества автоматики систем вентиляции, и ее рабочих алгоритмов зависят безопасность и надежность работы всей вентиляционной системы. Приборы автоматики также позволяют снизить энергопотребление за счет циклов своевременного включения-отключения различных групп сетевого оборудования.

Автоматика во многом определяет такие функциональные параметры систем вентиляции как:

  • - Надежность;
  • - Экономичность;
  • - Эффективность;
  • - Долговечность работы.

Автоматизация систем вентиляции позволяет сэкономить до 20 % тепло и хладопотребления, а в итоге и электропотребления предприятий и организаций различных направлений деятельности.

Преимущества блоков управления SU

  • • Управление приточными и приточновытяжными установками
  • • Высокая точность поддержания заданных параметров, стабильность работы, безопасность
  • • Пропорционально-интегральное и каскадное регулирование температурных параметров
  • • Ступенчатое регулирование температуры приточного воздуха при использовании электрических нагревателей мощностью более 9 кВт за счет секционного подключения к блоку управления (две секции
  • • Совмещение в едином корпусе контроллера, реле и силовой части для управления вентиляторами, электрическими нагревателями (до 45 кВт) и насосами
  • • Подключение электрических нагревателей суммарной мощностью до 60 кВ
  • • Задержка отключения приточного вентилятора при работе с электрическим нагревателем
  • • Управление и защита различных вентиляторов, циркуляционного насоса отопительной воды, электронагревателей
  • • Управление частотными регуляторами и щитами управления вентиляторами для блоков 3R, 1R
  • • Питание датчиков, сигнальных цепей и сервоприводов
  • • Класс электроизоляции: II Степень защиты: IP 65
  • • Установка внутри помещений. Допустимая температура воздуха: от 0 до +50 °С. Удаленность от установки до 50 м. Вертикальный монтаж
  • • Предусмотрено подключение сигнала от внешней пожарной сигнализации
  • • Активная защита от замерзания водяного нагревателя

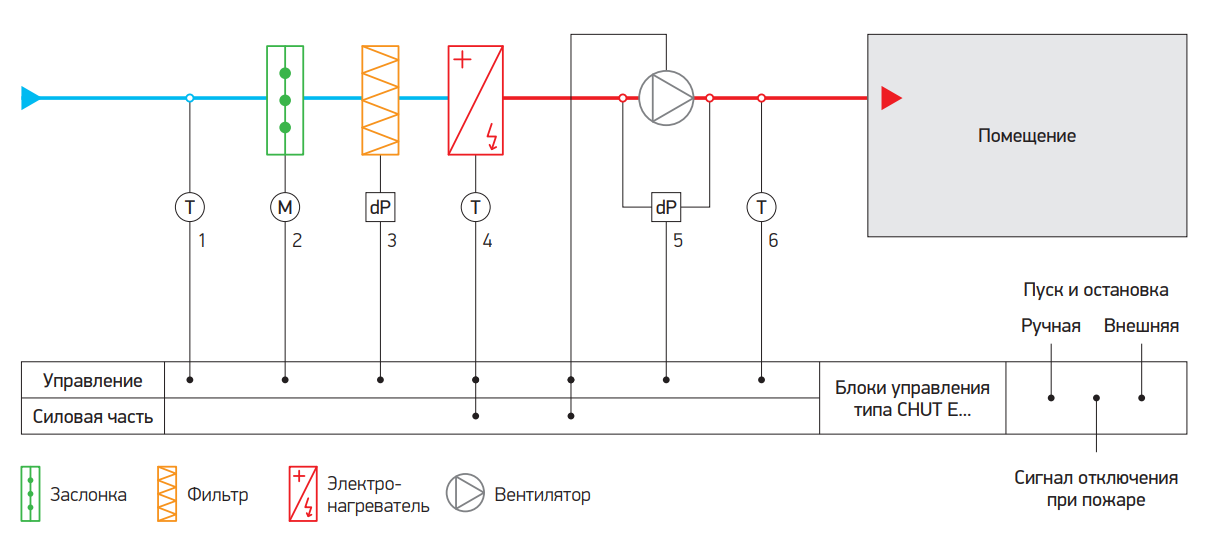

Схема подключения (комбинирования) блоков для управления приточными и приточно-вытяжными установками с электрическими нагревом воздуха
  • 1 — Датчик температуры наружного воздуха (NTC 10K)
  • 2 — Электропривод воздушной заслонки (24 В или 230 В)
  • 3 — Дифференциальное реле давления (контроль загрязнения фильтра)
  • 4 — Цепь термостатов защиты от перегрева корпуса и ТЭНов
  • 5 — Дифференциальное реле давления (контроль работы вентилятора)
  • 6 — Канальный датчик температуры (NTC 12 kOm)

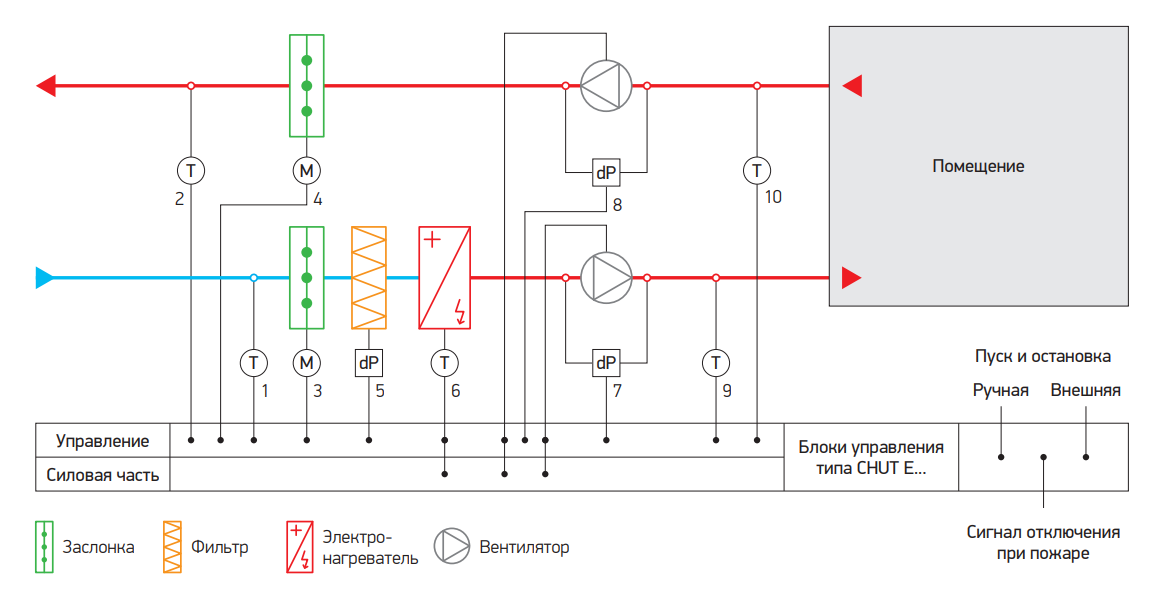

  • 1, 2 — Датчик температуры наружного воздуха (NTC 10K)
  • 3, 4 — Электропривод воздушной заслонки (24 В или 230 В)
  • 5 — Дифференциальное реле давления (контроль загрязнения фильтра)
  • 6 — Цепь термостатов защиты от перегрева корпуса и ТЭНов
  • 7, 8 — Дифференциальное реле давления (контроль работы вентилятора)
  • 9, 10 — Канальный датчик температуры (NTC 12 kOm)

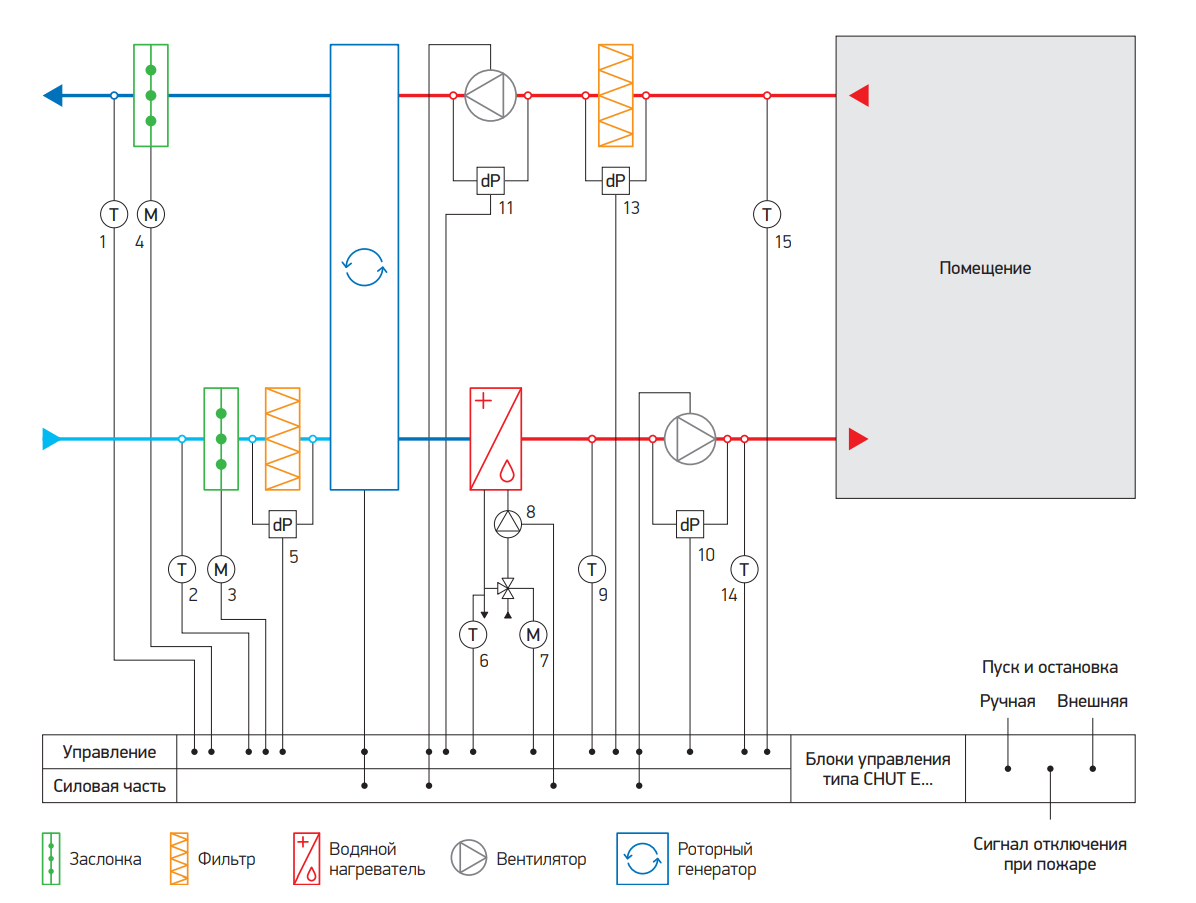

Схема подключения (комбинирования) блоков для управления приточными и приточно-вытяжными установками с электрическими нагревом воздуха и с водяным или фреоновым охлаждением воздуха
  • 1, 2 — Датчик температуры наружного воздуха (NTC 10K)
  • 3, 4 — Электропривод воздушной заслонки (24 В или 230 В)
  • 5, 13 — Дифференциальное реле давления (контроль засорения фильтра)
  • 6 — Датчик температуры обратной воды (NTC 10K)
  • 7 — Электропривод клапана отопительной воды (24 В, сигнал управления 0-10 В)
  • 8 — Циркуляционный насос (230 В)
  • 9 — Термостат защиты от замерзания теплообменника
  • 10, 11 — Дифференциальное реле давления (контроль работы вентилятора)
  • 14, 15 — Канальный датчик температуры (NTC 10K)

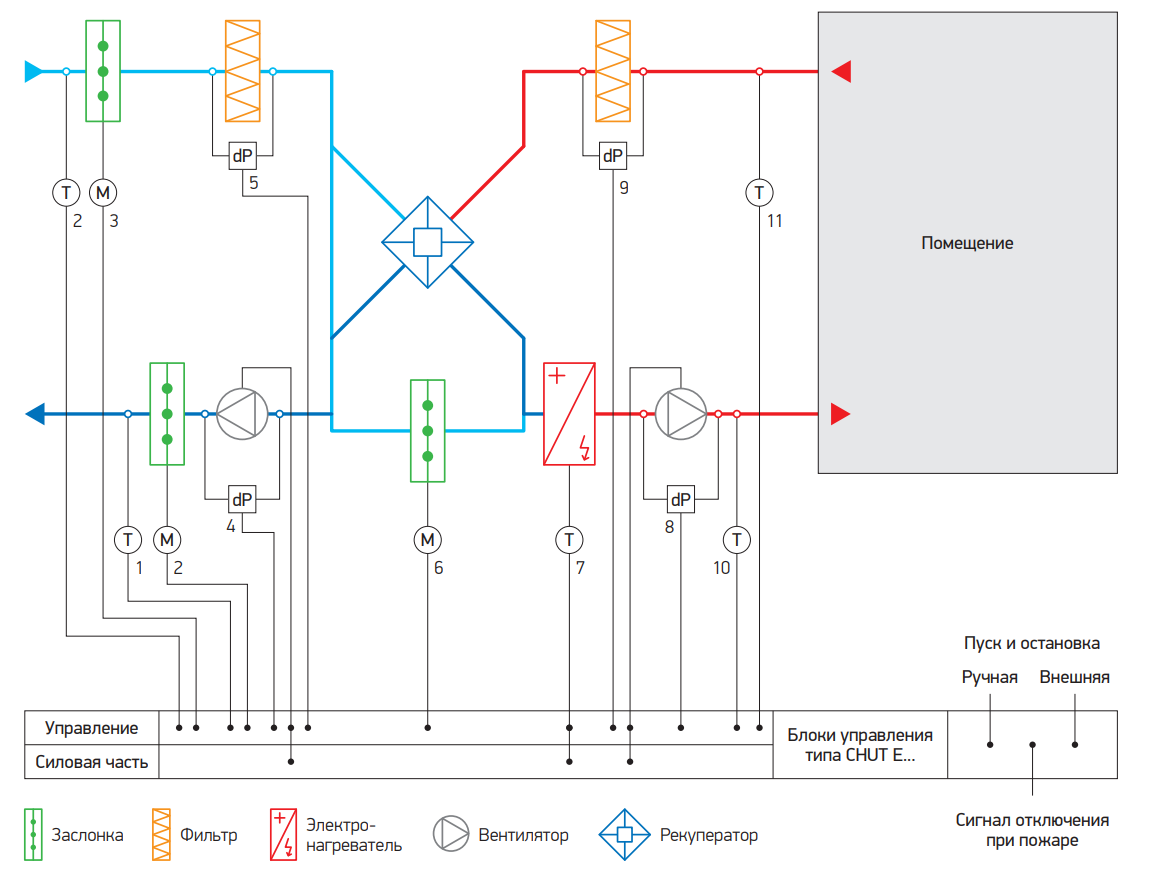

  • 1, 2 — Датчик температуры наружного воздуха (NTC 10K)
  • 3, 4, 6 — Электропривод воздушной заслонки (24 В или 230 В)
  • 4, 8 — Дифференциальное реле давления (контроль работы вентилятора)
  • 5, 9 — Дифференциальное реле давления (контроль загрязнения фильтра)
  • 7 — Цепь термостатов защиты от перегрева корпуса и ТЭНов
  • 10, 11 — Канальный датчик температуры (Ni 1000 TK 5000)

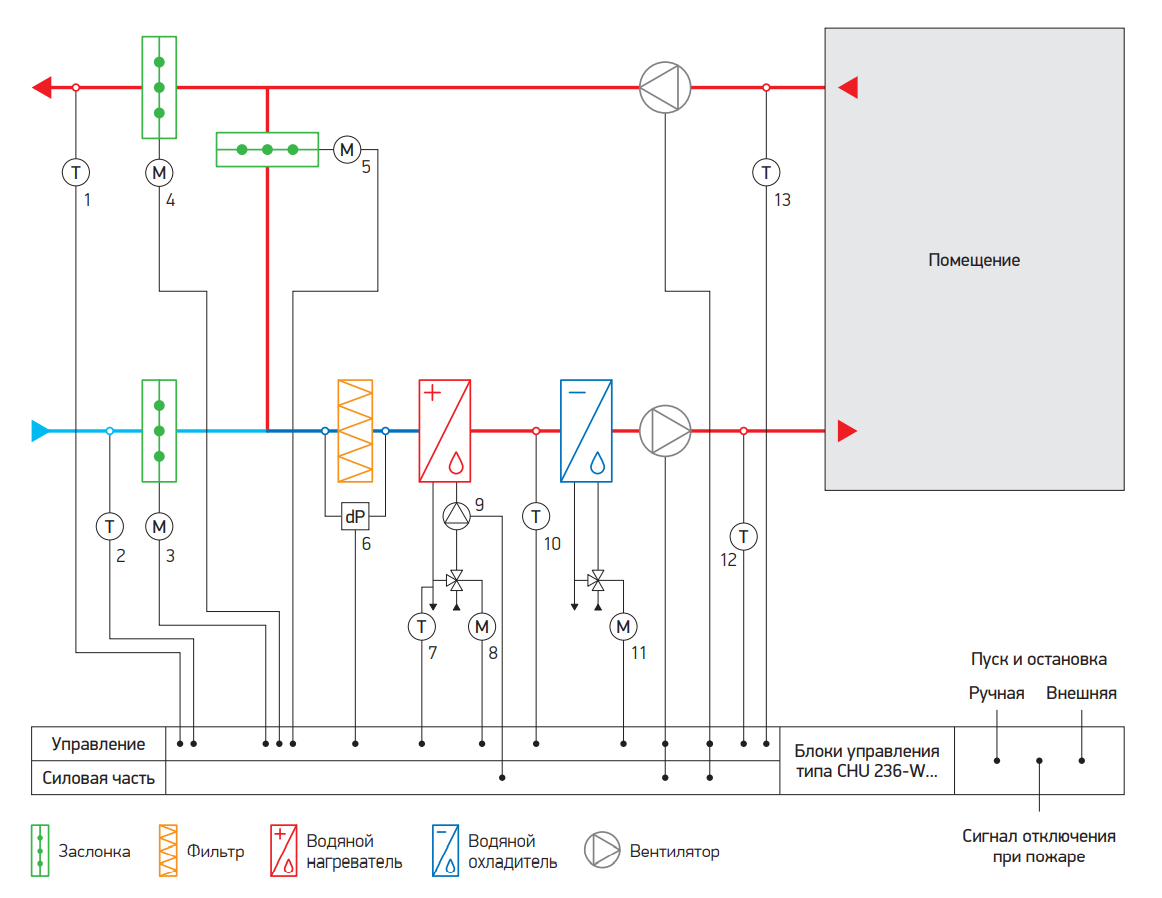

Схема подключения (комбинирования) блоков для управления приточными и приточно-вытяжными установками с электрическими нагревом воздуха и с водяным или фреоновым охлаждением воздуха
    1,2 — Датчик температуры наружного воздуха (Ni 1000 TK5000) 12,13 — Канальный датчик температуры (Ni 1000 TK 5000) 10 — Термостат защиты от замерзания теплообменника 3,4,5 — Электропривод воздушной заслонки (24 В, сигнал управления 0-10 В) 6— Дифференциальное реле давления (контроль загрязнения фильтра) 7 — Датчик температуры обратной воды (Ni 1000 TK 5000) 8 — Электропривод клапана отопительной воды (24 В, сигнал управления 0-10 В) 9— Циркуляционный насос (230 В) 11 — Электропривод клапана хладоносителя (24 В, сигнал управления 0-10 В)

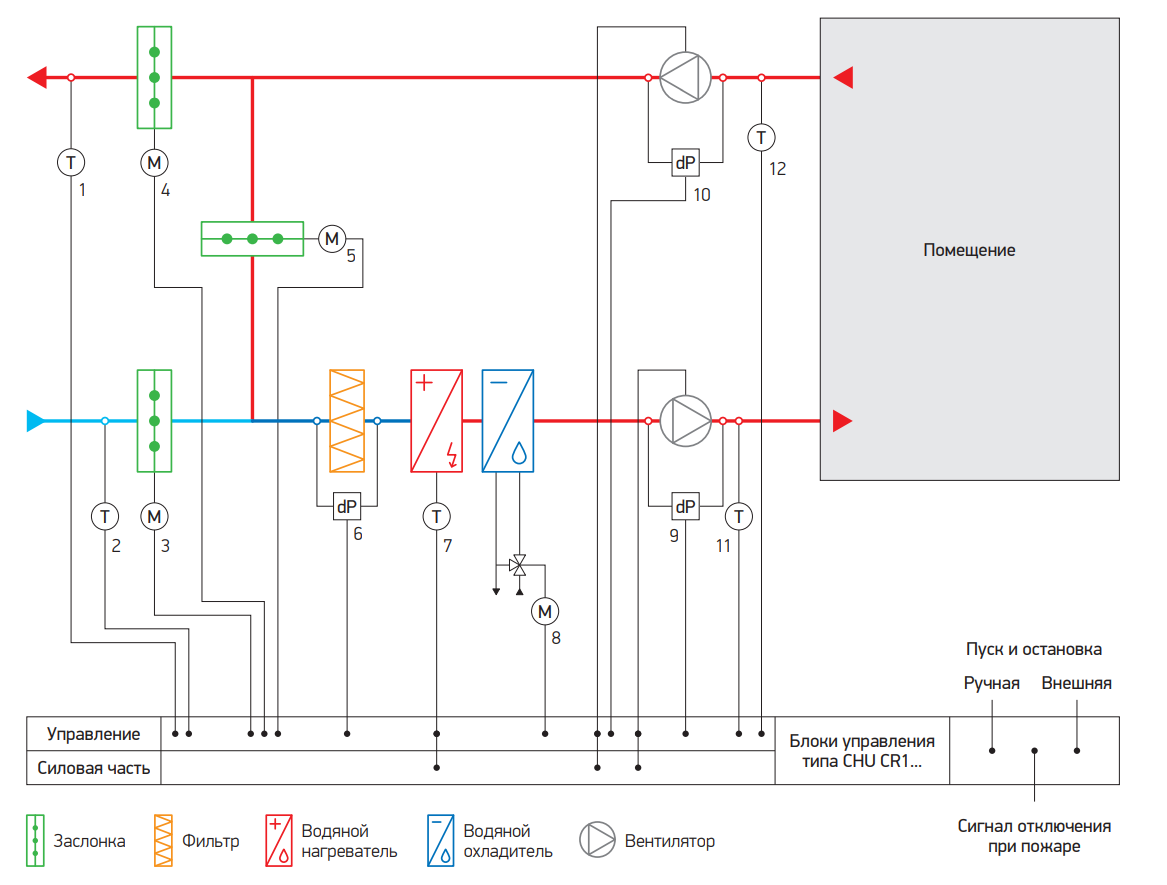

  • 1,2 — Датчик температуры наружного воздуха (NTC 10K)
  • 3,4,5 — Электропривод воздушной заслонки (24 В или 230 В)
  • 6 — Дифференциальное реле давления (контроль загрязнения фильтра)
  • 7 — Цепь термостатов защиты от перегрева корпуса и ТЭНов
  • 8 — Электропривод клапана хладоносителя (24 В, сигнал управления 0-10 В)
  • 9,10 — Дифференциальное реле давления (контроль работы вентилятора)
  • 11,12 — Канальный датчик температуры (Ni 1000 TK 5000)
